Waschbär 2.0

Waschanlagen > Anlagen für die Elektronik-Industrie
SMD-Schablonen-Reinigungsanlage
SMD-Schablonen-Reinigungsanlage
Neu seit Juni 2022:

Unsere Durchlauf SMT-Schablonen-Reinigungsanlage Waschbär 2.0 wird nun mit neuen Features ausgestattet:

  • 2-teilige Edelstahldeckel zum Klappen (Deckel der Trockenkammer wärmeisoliert!)
  • Deckel mit Gaszugfedern

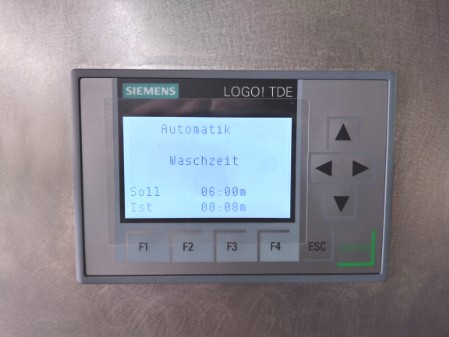

  • Siemens LOGO Display am Bedienpult zur Statusanzeige und zum Ändern der Wasch- und Trockenzeiten
  • verschiebbarer Spritzarm zum einfacheren Beladen
  • 1 Druckluft-Ausblasleiste
  • Trockenkammer mit zusätzlicher Klarspülung
  • selbstansaugende Waschpumpe mit einer Leistung von 160l/min !! > noch kürzere Waschzeiten
  • Erwärmung des Reinigers um ca. 8°C in 10min Reinigungszeit ohne Heizung!!
  • 20" Edelstahlfilter um die Durchflussmenge zu gewährleisten
  • Abtropfrinne vor der Waschkammer
  • integrierter Schablonenzähler

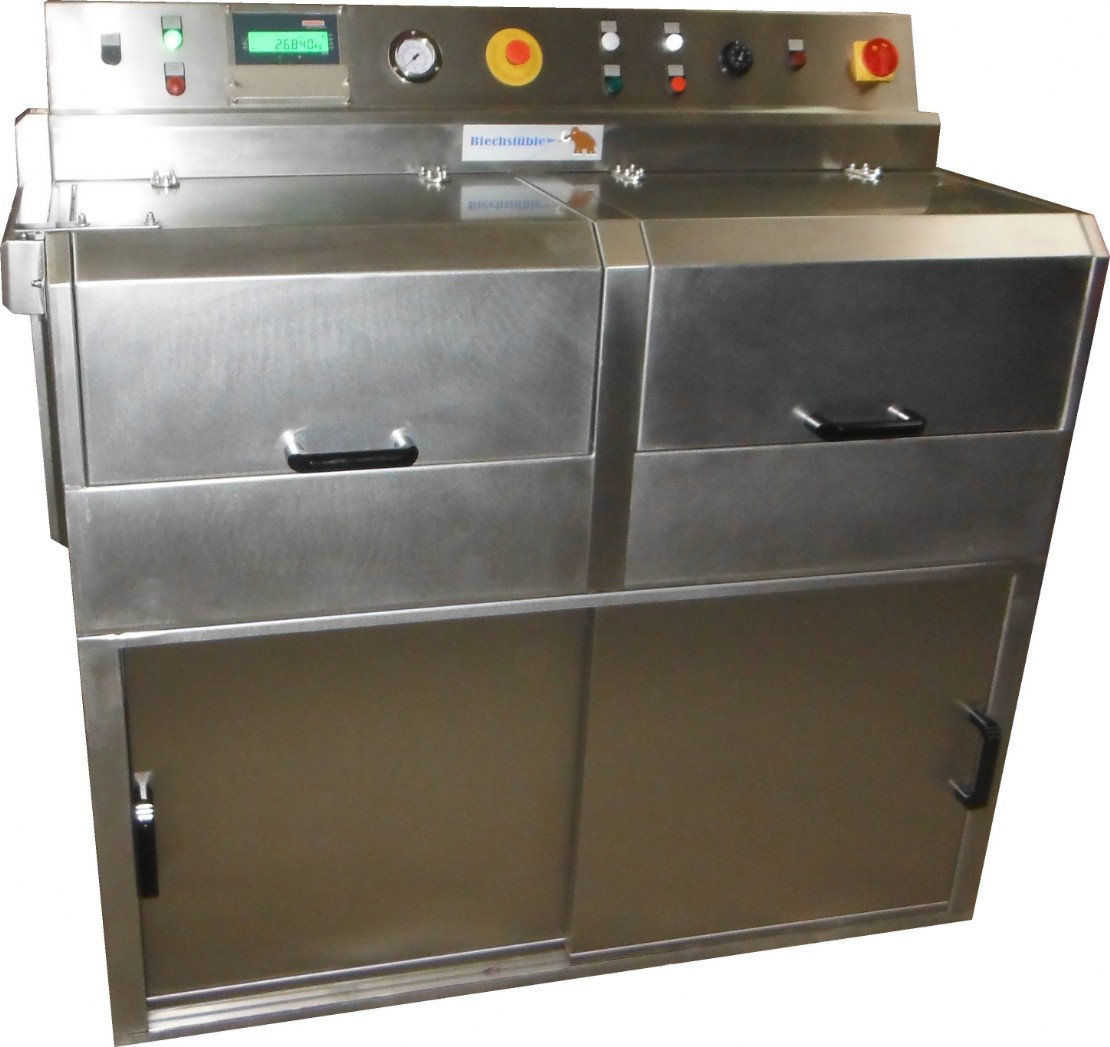

SMT-Schablonenreinigungsanlage
WASCHBÄR 2.0

die neue innovative Generation der Durchlauf- SMD-Schablonenreinigungsanlagen:

  • 2-Kammersystem: Waschen und Trocknen von SMD-Schablonen, Rakeln und fehlbedruckten Leiterplatten
  • Durchlaufsystem (zum Gebrauchschutz angemeldet !) ohne Antrieb , Ketten, Mitnehmer usw..., d.h. konstruktionsbedingte Verschleppung und Vermischung der Medien auf ein Minimum reduziert !
  • Schablonenumsetzung innerhalb von 2,17 sec. !
  • mit pat. Andockvorrichtung für handelsübliche Reinigungsmittelkanister (25-30l)
  • Kanisterwechsel innerhalb von ca. 3min
  • Inhalt des Kanisters digital ablesbar (auf 1ml genau!), somit ist der tatsächliche Reinigerverbrauch auf einfachste Weise ohne "wenn und aber" nachvollziehbar!
  • mit Signalleuchten zur Kontrolle des Inhalts des Kanisters
  • Trockenkammer für Energie- und Zeiteinsparung komplett doppelwandig isoliert ! (Heizleistung 2kW)
  • Siemens Logo SPS-Steuerung
  • integrierter Drehstromzähler zum genauen Erfassen des tatsächlichen Stromverbrauchs !
  • 10" Feinfilter mit Druckanzeige
  • Betriebszustand der Anlage ist mit einem Blick zu erkennen

...und ein Filmle bei YOUTUBE gibt es auch...
SMT-Schablonenreinigungsanlage
SMD-Schablonenreinigungsanlage
Made in "The Länd"
Ausgezeichnet mit dem Bundespreis 1997
